大眾EA888發動機旋轉展示實訓臺平臺

一、 產品簡介（注∶ 以大眾EA888發動機為例）（不同車型功能配置參數以實際為主）

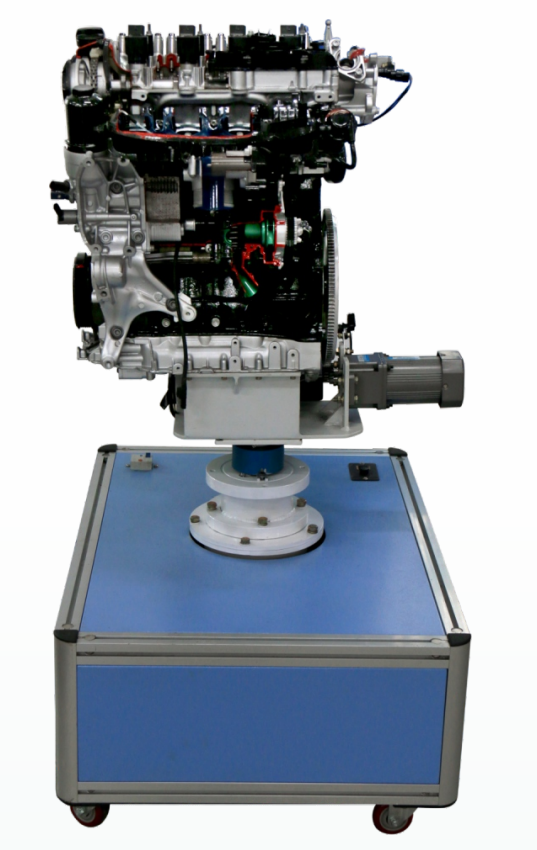

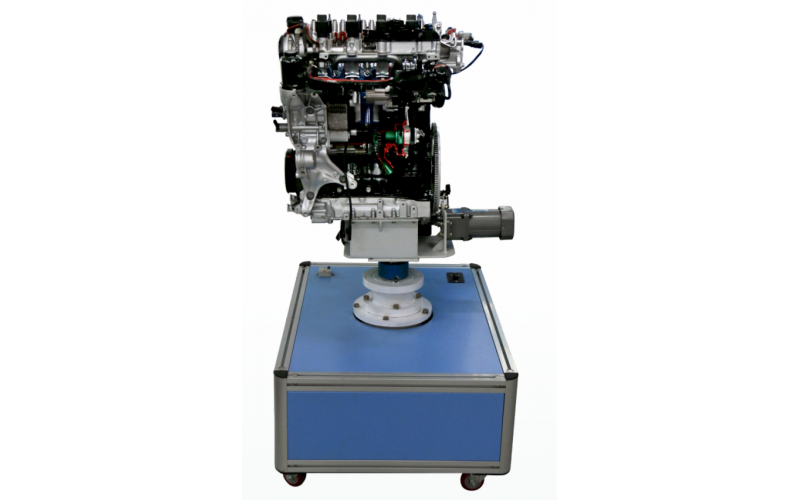

本產品選用大眾EA888 2.0T發動機，它集缸內直噴、渦輪增壓、可變氣 門正時等先進技術與一身。對發動機進行剖面處理，展現發動機曲軸連桿機構、配氣機構、潤滑機構、冷卻系統、進排氣系統等的發動機，內部結構∶通過電動機帶動 飛輪動態展示發動機 工 作原理。通討申動動力 與不同顏色燈光動態模擬發動機在進氣、壓縮、做功、排氣四個行程進、排氣管氣流流動方向以及各氣缸的工作狀態。

二、功能特點

1. 通過電動機動力，使解剖模型能夠正常運轉，演示曲軸、凸輪軸的轉動，活塞的工作;展示進排氣門的開啟和關閉，配氣正時和點火正時，以及整個正時機構的工作狀態，演繹發動機工作循環。

2. 展示平臺的整體框架由工業鋁型材40*40*T2.0制造而成;鈑金材料為Q235/T1.5-2.5;燈光系統為貼片發光二極管（七彩燈帶）;展示平臺尺度比例設計符合人體工程學要求，便于觀察與學習。

3. 通過電動機動力，使模型軸向緩慢旋轉，全方位立體化展示發動機細節，電動機開關方便，轉速可調，便干隨時停止上轉動進行細致觀察學習。

4. 增加燈光系統，通過電子控制的藍、黃、紅、紫四種顏色的燈光演繹發動機在進氣、壓縮、做功、排氣四個行程各氣缸的工作狀態。在各氣缸進、排氣歧管的藍色與紫色燈光可直觀表現各氣缸的進、排氣狀態。

5.利用不同顏色區分氣、油、水路，方便區分各種系統。

6. 便于闡明EA888 2.0T發動機的機械結構和原理，并對學習發動機的拆裝、檢修、判斷和排除機械故障的實踐，提供明確的標準參照物。

7. 平臺底裝有萬向輪，方便移動。

三、技術參數

1.長×寬×高（mm）∶700×950×1350

2. 發動機軸向旋轉轉速; 可調（建議2轉/分）

3. 發動機模擬運轉轉速∶ 0.5轉/分

4. 工作電源∶220V AC

EA8882.0T發動機具體參數

進氣形式:渦輪增壓

氣缸排列:形式直列四缸

沖程:四沖程每

氣缸氣門數:4

缸蓋/缸體材質:鋁/鐵

配氣機構:DOHC（頂置雙凸輪軸）

供油方式:缸內直噴

缸徑:82.5mm

活塞行程:92.8mm

活塞行程壓縮比:9.6

最大功率:147kW(200PS )@ 5100-6000rpm

最大扭矩:280Nm @ 1700-5000rpm

燃油標號:97（京95號）

機油類型:5W30全合成機油（原廠標準）

四、基本配置

帶腳輪的臺架基座、帶電動機的旋轉立柱、解剖處理的發動機、發動機輔助動力電動機、電子控制的燈光系統。
