豐田卡羅拉電控汽油發動機拆裝運行實訓臺

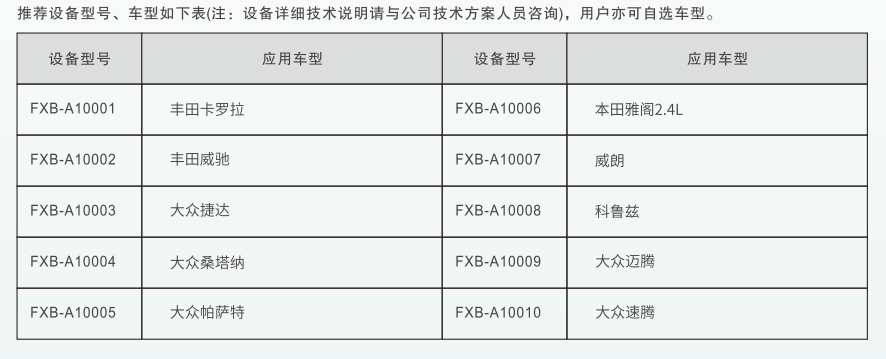

一、產品簡介 （注∶以一汽豐田卡羅拉為例） （不同車型功能配置參數以實際為主）

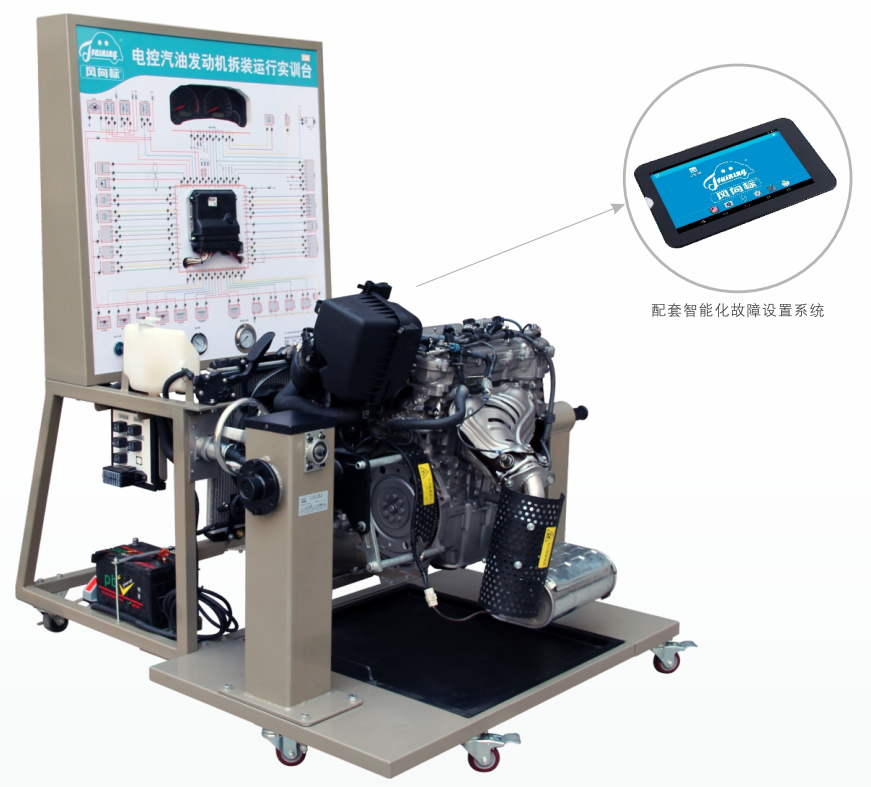

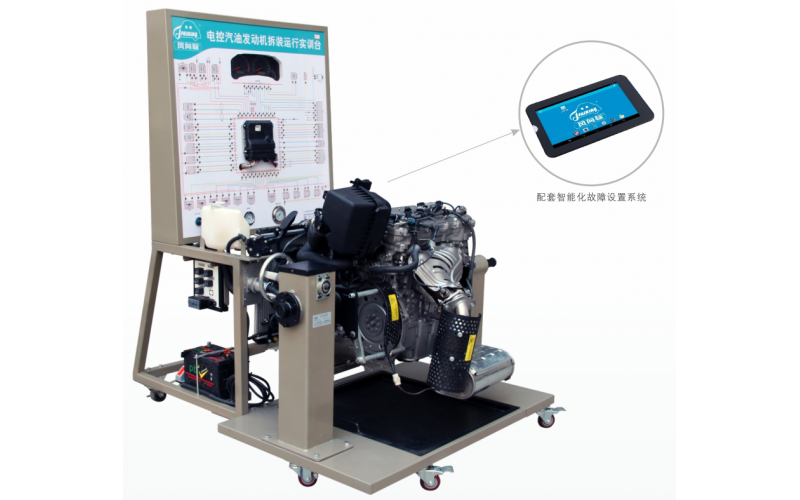

該設備采用裝有一汽豐田卡羅拉電控汽油發動機總成（易于拆裝）的拆裝翻轉臺架和運行檢測控制臺兩部分組成。拆裝翻轉臺架提供學員進行發動機拆卸和裝配實訓。裝配好發動機后與運行檢測控制臺對接，可起動運行發動機，檢測發動機的裝配效果。適用于中高等職業技術院校、普通教育類學院和培訓機構對汽車發動機和維修實訓的教學需要。

二、功能特點

1. 真實可運行的電控汽油發動機，充分展示電控汽油發動機的組成結構和工作過程。

2 實訓臺由拆裝翻轉臺架和運行檢測控制臺兩部分組成。拆裝翻轉臺架由電控汽油發動機總成和可做360度翻轉的發動機拆裝架組成，運行檢測控制臺由控制面板、發動機電控單元、冷卻系統、供油系統、蓄電池等組成。

3. 帶有減速機的拆裝翻轉臺架可做軸向任意角度的翻轉和靜止上，可方便地進行拆卸和裝配實訓，底部放置接油盤，便于小零件、水及油的收集，做到三不落地。

4. 運行檢測控制臺架安裝有起動運行發動機所有的部件要素，如電控單元、水箱、油箱和油泵、儀表、點火開關等，與拆裝翻轉臺架進行油路、電路、水路、氣路的對接，可運行發動機、檢測發動機裝配的效果。

5. 實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理∶ 面板打印有永不褪色的彩色電路圖，表面噴涂光油;學員可直觀對照電路圖和發動機實物，認識和分析控制系統的工作原理。

6. 實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號，如電陽、電壓、電流、頻率信號等。

7. 實訓臺面板上安裝有汽車儀表、燃油壓力表、真空壓力表，可實時顯示發動機轉速、噴油壓力、進氣岐管壓力等參數變化。

8. 實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。

9. 實訓臺配備有電源總開關、飛輪防護罩等安裝保護裝置。

10. 實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。

11.配備智能化考核、考試系統V1.0

該系統以安 卓（Android）系統與無線網絡（WIFI）為基礎，將智能化故障設置和考核系統設計成可在任意安 卓（Android）系統的智能手機或平板電腦上運行的APP軟件，利用手機或平板電腦擁有的WIFI組網功能與裝有遠程故障設置控制系統模塊的實訓臺或示教板進行無線通訊，具有如下功能∶

A.權限管理功能∶ 該系統可設置管理員、教師、學生權限。管理員權限可對系統的ID、密碼、考題范圍等進行管理∶ 教師權限 可進行考核試題、學生班級信息、出題及試卷存儲、成績查詢、成績單輸出等功能;學生權限可進行學生信息管理、答題等功能。

B.無線網絡（WIFI）連接∶教師和學生的任意安卓（Android）系統的智能手機或平板電腦通過無線網絡（WIFI）與實訓臺或示教板安裝的遠程故障設 置控制系統模塊連接，組成無線局域網，具有兩種組網模式;

◆熱點模式:當遠程故障設置控制系統模塊運行為熱點模式時，用戶可用打開了WIFI功能的任意安卓（Android）系統的智能手機或平板電腦直接搜索到該系統模塊的SSID并連接，無需通過無線路由器， 多個智能設備均可直接連接到遠程故障設置控制系統模塊，此模式適合單個實訓考核項目管理。

◆終端模式:當遠程故障設置控制系統模塊運行為終端模式時，自動連接到預先設置好的WIFl路由器，移動終端用戶可連接到同一局域網的路由器，然后在智能化故障設置和考核系統App軟件上搜索該系統模塊的IP并連接，此模式適合多個實訓考核項目管理。

C.故障設置功能∶ 智能 化故障設置和考核系統App軟件可設置多種故障類型，如∶ 信號短路、對高短路、對地短路、信號反接、接觸不良、偶發故障等。App軟件設置故障并傳送到遠程故障設置控制系統模塊后，實訓臺或示教板會出現相應故障。 學生 可通討相關檢測設備對實訓臺或示教板 出現的故障現象進行診斷檢測，人而大到實訓和考核目的。

D.實訓臺或示教板信息管理∶遠程故障設 置控制系統模塊支持SD卡傳輸設備信息并存儲，方便對設備信息、考題、學生信息進行管理。

E.考核模式∶該系統具備三種考核模式

◆實訓模式∶可選中單個或多個故障點及故障類型進講行設置，實訓臺或示教板即 出現相應故障， 當退出該模式時，設備即自動恢復正常狀態，適合教師進行實訓講解時使用。

F.成績查詢及成績單導出∶ 教師點擊考試結束或考試時間到后，軟件將自動生成成績單，教師權限可查詢所有學生成績以及每個學生的答題情況，并可轉換成Exce|文檔導出到軟件和SD中，方便教師對成績的管理。學生權限可查詢自己的答題情況，并糾正，達到教學目的。

12.配備發動機機械部分實訓軟件V1.0、發動機燃油噴射系統實訓軟件V1.0、發動機冷卻系統實訓軟件V1.0、發動機潤滑系統實訓軟件V1.0、發動機點火系統實訓軟件V1.0、發動機起動系統實訓軟件V1.0、發動機充電系統實訓軟件V1.0。

三、技術參數

1. 外形尺寸∶1000X800X1810mm（運行檢測控制臺），1260X800X830mm （拆裝翻轉臺架）

2.工作電源∶DC 12V 3.燃油標號∶依發動機型號

3.油箱容積∶10L

4.工作溫度∶-40C°~+50C°

四、基本配置（每套）

檢測控制面板，發動機控制電腦（ECU），組合儀表，診斷座，點火開關，燃油壓力表，真空壓力表，燃油箱. 汽油泵（含汽油泵插頭），水箱，冷卻電子風扇，蓄電池，繼電器，對接線束，電源總開關，智能化故障設置和考核系統，移動臺架（帶自鎖腳輪裝置），電控汽油發動機總成，進、排氣管（帶保護罩），三元催化劑，對接線束，大面積接油盆，拆裝翻轉架（帶自鎖腳輪裝置）
