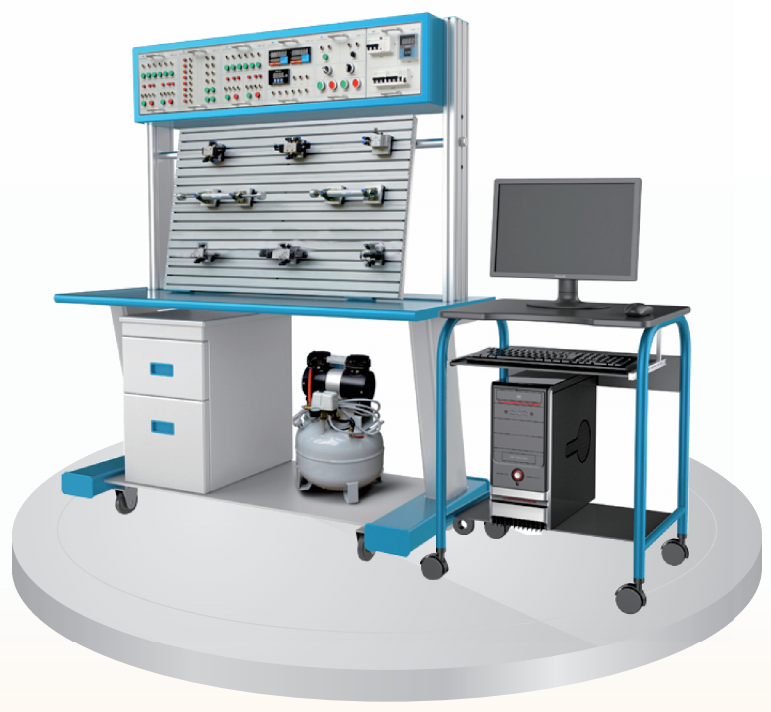

              工程機械液壓綜合測試實訓臺

              產品簡介該設備集可編程控制器和液壓元件模塊為一體,除可進行常規的液壓基本控制回路實驗外,還可進行液壓組合應用實驗及液壓技術課程設計。實驗臺采用單片機(PLC)和繼電器控制兩種模式,使學生在掌握傳統的繼電器控制之外,學習 PLC編程控制,并具備PLC控制與計算機通訊以及在線調試等實驗功能,適用于中高等職業技術院校、普通教育類院校和培訓機構對液壓綜合測試的需要。技術參數電機型號∶ M3P4H523功率

              產品簡介

              該設備集可編程控制器和液壓元件模塊為一體,除可進行常規的液壓基本控制回路實驗外,還可進行液壓組合應用實驗及液壓技術課程設計。實驗臺采用單片機(PLC)和繼電器控制兩種模式,使學生在掌握傳統的繼電器控制之外,學習 PLC編程控制,并具備PLC控制與計算機通訊以及在線調試等實驗功能,適用于中高等職業技術院校、普通教育類院校和培訓機構對液壓綜合測試的需要。


              技術參數

              電機型號∶ M3P4H523

              功率∶2.2KW

              轉速1420r/min (2臺)

              電機型號∶M2P4H523

              功率∶1.5KW

              轉速1420r/min(2臺)

              變量葉片泵型號∶VP-12

              額定壓力∶7Mpa

              額定排量∶6.7ml/rev (1臺)

              定量葉片泵型號∶FA1-11

              額定壓力∶7Mpa

              額定排量∶11ml/rev(1臺)

              外形尺寸∶1550×650×1750mm(立式)


              功能特點

              ·實驗臺采用冷軋鋼板(并經過噴塑、防腐處理)制作,立式結構,控制面板為鋁合金材料,并經氧板陽化處理。

              ·操作面板采用帶"T"溝槽形式的鋁合金型材制作,操作面積大、經久耐用、美觀大方。

              ·電氣操作控制為旁置式,液壓站放置于液壓臺主柜內。整體結構緊湊,協調,布局美觀大方,實用性強,可同時供4-6人實驗。

              ·管路連接采用快速接頭,液壓元件均配有鋁合金"過渡底板(鋁合金底板+工程塑料模塊), 可方便、隨意地將元件安放在實驗面板上。

              ·實驗部件采用耐壓膠管連接,壓力可達到21Mpa。


              基本配置

              電機、變量葉片泵、油管、液壓油、液壓油箱、各類閥 (順序閥、節流閥、溢流閥、減壓閥、兩位兩通、三位四通、電磁閥等)、壓力表、流量表、可編程控制器一套、電氣控制器
