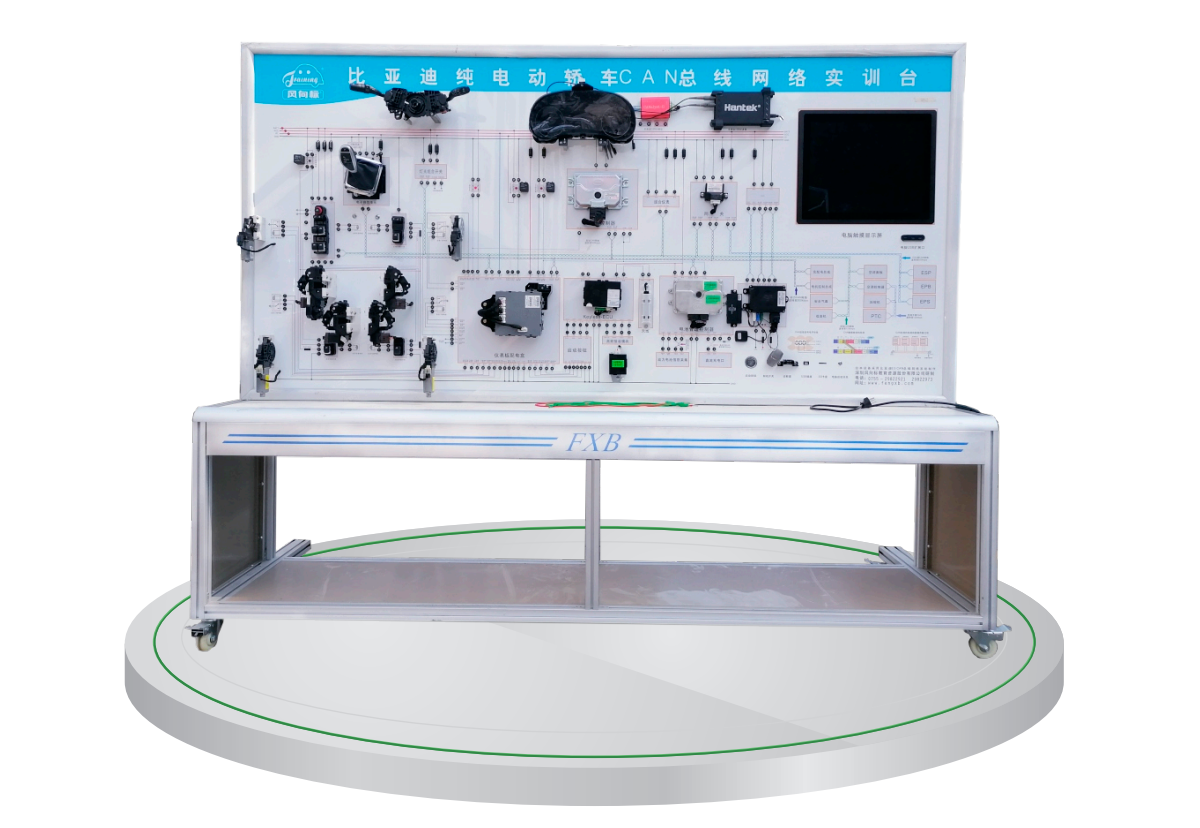

新能源汽車CAN總線網絡實訓臺

產品簡介

實訓臺選用主流新能源轎車CAN網絡系統的組成元件，真實展示原車CAN網絡系統組成結構;能演示原車車窗控制系統，無鑰匙進入與啟動系統，電池管理系統，車載網關系統，整車控制系統和燈光控制系統之間CAN網絡的數據傳輸關系整個各模塊CAN網絡連接關系∶實訓臺配備電腦顯示屏和CAN數據分析儀?？蓪崟r采集總線 CAN數據波形傳輸至電腦顯示器上進行動態顯示和分析。

用戶可自選車型

產品特點

1.數據總線CAN-BUS系統部件齊全，完整展示數據總線CAN-BUS系統的結構組成。

2.實訓臺配備電腦一體機顯示器，可將各CAN總線解析報文和數據波形進行讀取和波形顯示，無需外接示波器即可對報文數據進行采集和分析。

3.學員可直觀對照示教板面板彩色電路圖與工作原理示意圖學習電動汽車整車CAN總線網絡系統結構原理圖和實物，認識和分析電動汽車整車CAN總線網絡系統的連接方式和工作原理。

4.配備安卓+Windows雙模故障設置系統，可對實訓臺合主要線路進行故障設置。

實訓項目

純電動汽車CAN總線故障檢測與維修

純電動汽車CAN總線通訊系統結構原理

純電動汽車CAN總線波形采集和分析

純電動汽車CAN總線報文數據的接收和發送

配套資源∶實訓指導書，PPT課件，電路圖、維修手冊。
