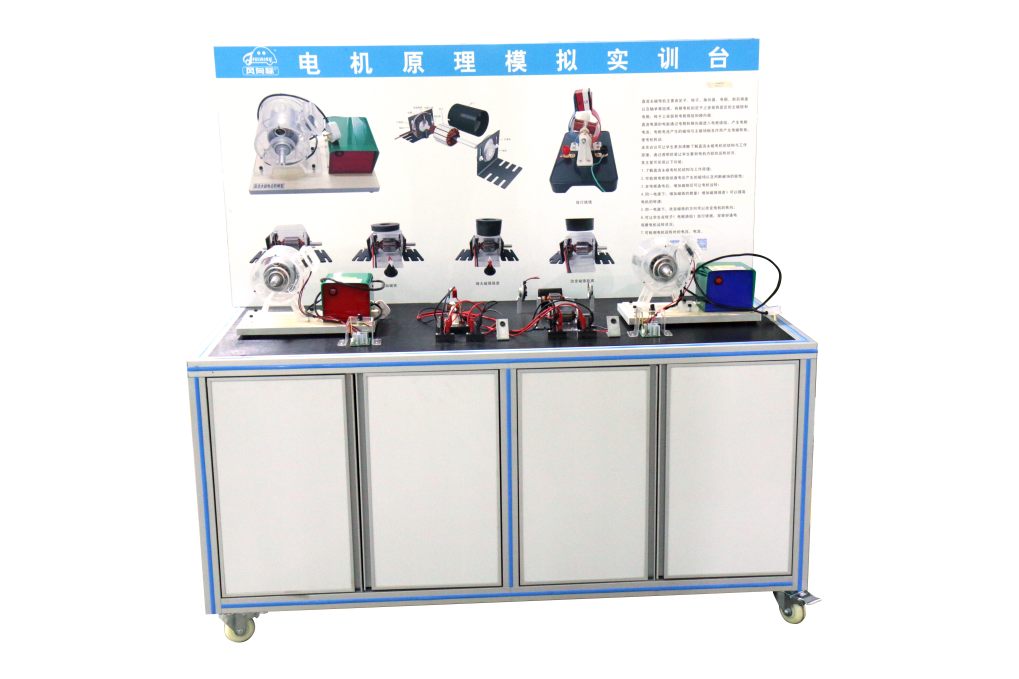

新能源汽車電機原理模擬實訓臺

一.  產品簡介

電機原理模擬實訓設備采用了直流永磁電機，演繹了直流永磁電機的結構與工作原理，是一款電機學習的基礎入門課的實訓設備。本實訓臺把電機進行透明封裝的設計可讓學生更加清晰了解直流永磁電機的結構與工作原理，讓學生看到電機內部的運轉狀況。主要組成有：直流永磁電機模型（電機、電機控制器）、12V多組繞組直流永磁電機、12V單組繞組直流永磁電機、開關可調電源（帶短路保護）、電機調速器、永磁鐵、檢測端子、連接線、電源輸入口等。

二. 功能特色

1. 了解直流永磁電機的整體結構與工作原理 （直流永磁電機工作原理、單繞組模擬電機原理、多繞組模擬電機原理）




二、實訓項目

1.可檢測電樞繞組通電后產生的磁場以及判斷磁場的極性

2.可檢測電樞繞組各繞組的阻值，判斷各繞組是否存在短路或斷路狀態

3.在電樞通電后，增加磁鐵后可讓電機運轉

4.可改變磁鐵的距離來調整電機的轉速

5.同一電源下，增加磁鐵的數量（增加磁強強度）可以提高電機的轉速

6.同一電源下，改變磁鐵的方向可以改變電機的轉向

7.可檢測電機運轉時的電壓、電流

8.可使用專用工具（特斯拉計）檢測電機繞組通電后產生的磁場大小

9.可使用專用工具（特斯拉計）檢測永磁體的磁場大小

10.用熱風槍加熱永磁體，模擬電機過熱退磁，觀察電機運轉
