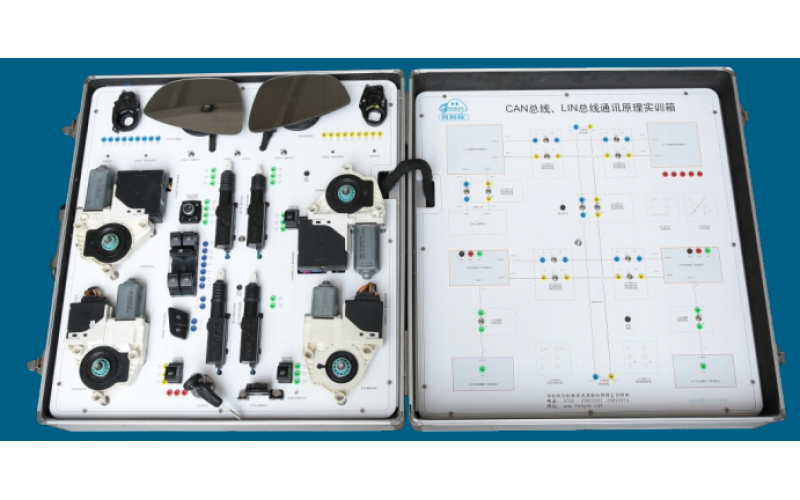

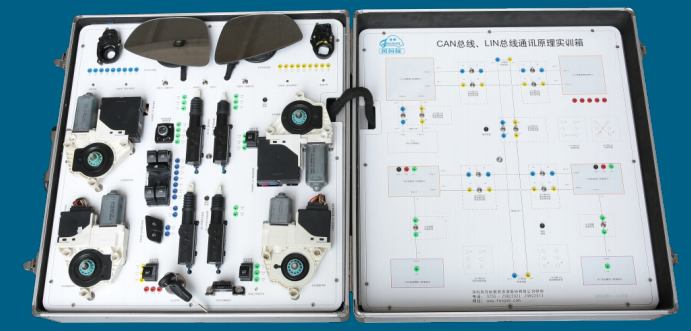

車輛CAN總線LIN總線通訊原理實訓箱

1.選用車輛上舒適CAN總線（波特率500K/S）和LIN總線作為研究對象。

2.可以解析出J1939協議的通訊報文內容——數據和ID，供分析數據和破解用。

3.可以模擬操控數據，進行發送，使對應的執行器產生相應的動作。 4.可以用示波器觀測到CANH和CANL工作時的對稱數據傳送波形。

5.可以用示波器觀測到LIN總線工作時的數據波形。

6.可以進行CAN總線多種故障的模擬，對車輛的維修有一定的參考價值;斷一條線，斷兩條線，兩條線反接，一條對地斷路，兩條對地短路，一條對電源短路，兩條對電源短路。 7.可以進行常規的中控門，電動車窗， 電動后視鏡折疊加熱調節的實訓。

8.面板上的各個控制開關和執行器附近，都繪制有端子名稱和檢測端子，供常規檢測用。 9.帶有中控控制部分完整的電路原理圖。

10.可以通過OBD 診斷插座，用車輛診斷儀進行數據流和故障碼讀取。
