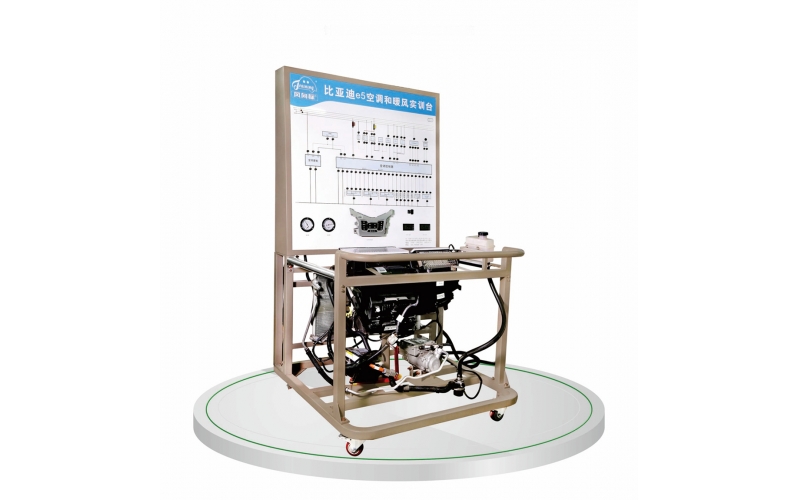

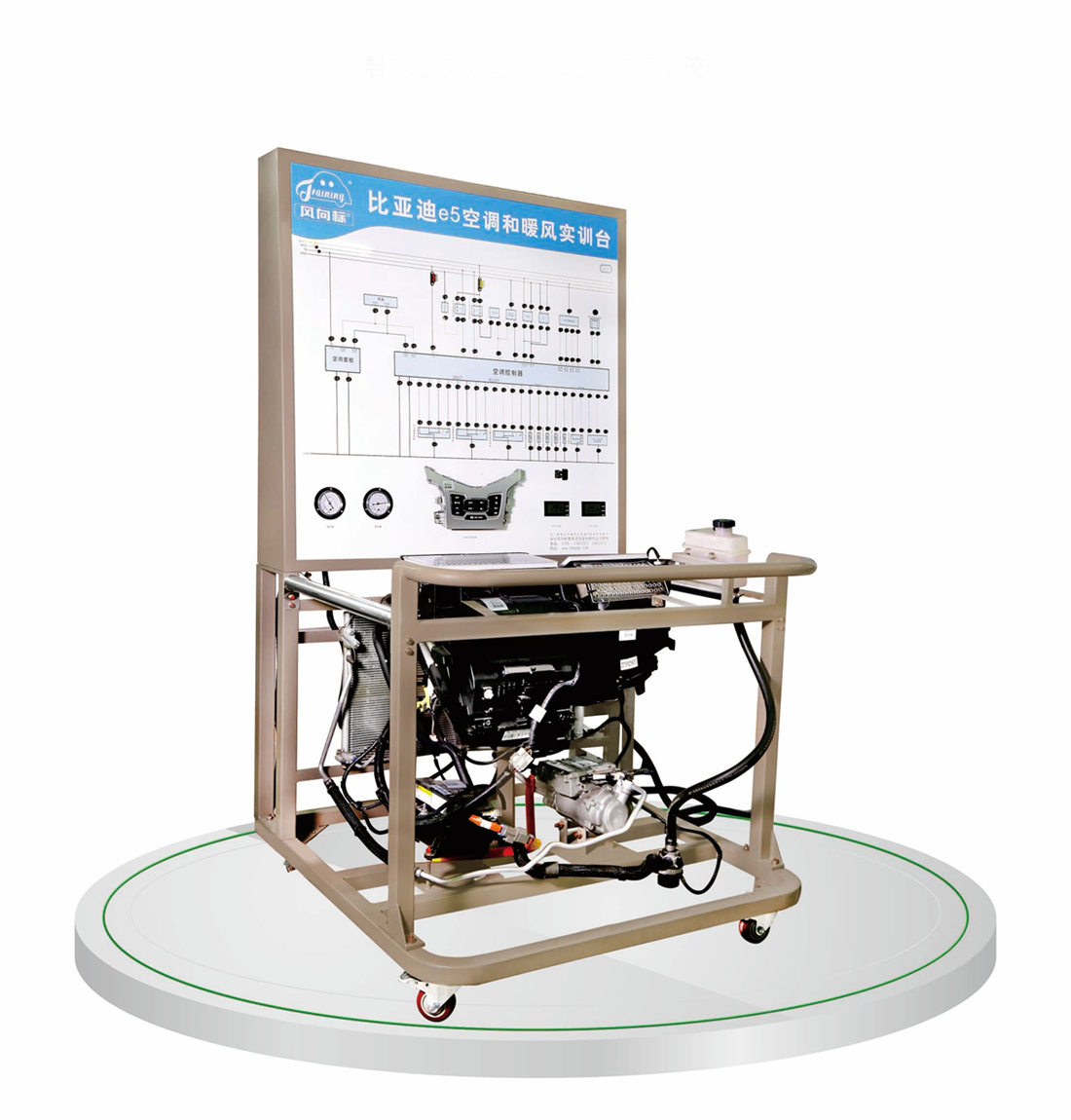

新能源電動車空調系統教學實訓臺架

主要功能

選用主流新能源純電動車空調系統零部件 ，渦旋式汽車空調電動壓縮機，通過調節轉速改變功率，磷酸鐵鋰動力電池包作為動力源 ，組成一臺與純電動車完全相同的空調系統。

教學應用

該款產品真實地呈現了新能源電動車空調系統零部件之間的連接控制關系、安裝位置和運行參數，使學員了解新能源純電動車空調系統與傳統汽車區別，培養學員對新能源電動車空調系統故障分析和處理能力。

參數規格

工藝結構

1、實訓臺由平臺和教板組成，平臺水平放置，安裝主要零部件;實訓臺底部安裝4個腳輪帶自鎖裝置。

2、平臺各部件電氣連接方式與實車相同，可拆卸，可掌握高壓系統零部件拆裝要點和安全保護;

3、動力電池包配套7寸液晶顯示屏，同步顯示輸出電流，電壓實際值。

4、教板完整顯示空調系統工作原理圖及檢測端子，可實時檢測各種狀態下參數。

5、實訓臺配備智能化故障設置和考核系統，由教師設置故障，學員分析并查找故障點，各主要零部件引出檢測口，直接在故障部位檢測，掌握實車空調系統故障處理能力。

教學功用

1、配套純電動車磷酸鐵鋰動力電池包，標稱電壓72V，容量50AH，內裝磷酸鐵鋰方形電池23串，動力電池包透明設計，直觀內部零部件和連接方式。

2、渦旋式汽車空調電動壓縮機，噪音低，轉速可調，范圍1500-3000rpm.額定轉速2500rpm;冷凝器，蒸發器，高低壓管路，膨脹閥等制冷部件均與與純電動車相同;另配電動壓縮機轉速調節器，安裝在教板上。

3、增加高低壓管路壓力表，再現空調系統工作過程實際壓力改變。

4、實訓車輛配備12V電源接地機械開關，可隨時斷開12V接地，切斷整個系統電源。

物料清單

磷酸鐵鋰動力電池包，車載充電機，DC-DC轉換器，輔助蓄電池，渦旋式汽車空調電動壓縮機，冷凝器，膨脹閥 ，蒸發器，高低壓管路，高壓檢測口和壓力表，低壓檢測口和壓力表。

配套信息∶提供PPT課件、講述各主要零部件功能和基礎介紹，及相應教學軟件。
